1. Deskripsi: Tabung terasing adalah sejenis tabung baja bor halus yang digunakan untuk memproduksi barel silinder hidrolik yang merupakan bagian inti dari sepotong silinder hidrolik. Tabung terasah banyak digunakan dalam silinder hidrolik, silinder, mesin hidrolik, mesin teknik, mesin minyak bumi, mesin pertanian, mesin pengisi, mesin pertambangan dan bidang lainnya.
Mengasah adalah semacam teknologi pemesinan. Melalui kepala yang mengasah, lubang bagian dalam pipa yang ditarik dingin diproses dengan membalas teknologi penggilingan berkecepatan tinggi, sehingga lubang dalam dapat memenuhi persyaratan ukuran toleransi dan kekasaran permukaan yang kita butuhkan.
Tabung terasah adalah sejenis tabung baja bor halus yang digunakan untuk memproduksi barel silinder hidrolik yang merupakan bagian inti dari selembar silinder hidrolik.
Perbedaan antara tabung terasah dan tabung yang dibakar & roller: dalam industri silinder hidrolik, ada 2 solusi untuk perawatan bore: mengasah, dan skiving & roller burnishing. Mengurai atau skiving & roller burishing mengarah ke gambar permukaan internal yang berbeda, tetapi keduanya memastikan kekasaran yang baik.
2.Commodity: Tabung terasing yang digambar dingin untuk silinder hidrolik
3. Kisaran ukuran: 40mm*30mm-580mm*500mm
4. Tingkat baja yang tersedia :
|
EN 10305-1
|
E195, E235, E355, C35E, C45E, E410, E470, S355J2, S355J2G3, 25CrMo4, 34CrMo4, 42CrMo4
|
|
DIN 2391-2
|
ST37, ST44, ST52
|
|
ASTM A519
|
1010, 1020, 1026, 1045, 1518, 1524, 1541, 4130, 4140, 4145, 4340, 8620
|
|
JIS
|
STKM 13A, STKM 13B, STKM 13C
|
|
GB
|
Q345B, 25Mn, 16Mn, Q345D, Q345E, 20#, 45#, 20CrMo, 25CrMo, 30CrMo, 35CrMo, 42CrMo
|
5. Metode Pabrikan: Dingin, Dingin Dingin Hidrolik, Panas Gulung+lubang dalam yang membosankan
6. Kondisi Pengiriman:
|
BK
|
BKW
|
BKS
|
GBK
|
NBK
|
Q+T
|
|
+C
|
+LC
|
+SR
|
+A
|
+N
|
|
Cold rolled
|
Cold drawn
|
Stress relieved
|
Annealed
|
Normalized
|
Quenched+Tempered
|
7. Bore Treatment: Huning, Skiving & Roller Burnishing
8. Kontrol Kekasaran Bore: RA0.25UM MAX atau RA0 . 35um max untuk tabung terasah, ra0.25um max untuk tabung berselang & roller.
9. Akhir Finish: Ujung polos dengan potongan persegi, bebas dari gerinda untuk tabung yang diasah. Ujung kecil yang miring untuk tabung yang berskala & roller.
10. Pengepakan Ekspor Standar: Dalam bundel diikat dengan strip baja. Int & ext oil coating. Akhiri tutup plastik. Kemasan eksternal oleh tas PVC dan tas rajut.
11. Pengepakan dan penandaan yang disesuaikan dapat disediakan berdasarkan permintaan.
12. Perbedaan antara tabung terasah dan tabung yang dibasahi & roller burnished: Dalam industri silinder hidrolik, ada 2 solusi untuk perawatan bore: mengasah, dan skiving & roller burnishing. Mengurai atau skiving & roller burishing mengarah ke gambar permukaan internal yang berbeda, tetapi keduanya memastikan kekasaran yang baik.
Tabung baja hidrolik dirancang untuk menyampaikan cairan cair ke antara komponen hidrolika, fitting, katup, flensa, dan alat lainnya. Itu terbuat dari material E355 (ST 52.4) atau E235 (ST 37.4). Kedua nilai ini memiliki komposisi kimia yang berbeda. Ini membantu mengendalikan tekanan kerja.
|
Chemical Composition (%)
|
Carbon (C)
|
Silicon (Si)
|
Manganese (Mn)
|
Phosphorus (P)
|
Sulfur (S)
|
|
E355 (ST52.4)
|
⩽ 0.22
|
⩽ 0.55
|
⩽ 1.6
|
⩽ 0.045
|
⩽ 0.045
|
|
E235 (ST37.4)
|
⩽ 0.17
|
⩽ 0.35
|
⩽ 1.2
|
⩽ 0.045
|
⩽ 0.045
|
Tabung Hidraulik H dilakukan sesuai dengan standar DIN 2391/C (DIN EN 10305-1) atau DIN 2445/2 (DIN EN 10305-4) dan tersedia dalam milimeter, diameter luar inci, dan ukuran bor nominal inci.
1 3 . Hidrolik c ylinder t ube ------ digunakan dalam silinder hidrolik mesin berat, crane, excavator juga forklift. Bahan beragam, terutama STKM-13CT ST52 CK45 dan 1020. Kita bisa bekerja dan mendapatkan sifat mekanis dari kebutuhan klien dan memperpanjang umur silinder hidrolik.
14 . Tabung terasah ----- digunakan dalam buffer lift dan silinder hidrolik. Tabung jenis ini memiliki bagian dalam yang lebih baik di tabung, RA0.2-0.4UM dan dapat digunakan langsung dalam tabung silinder hidrolik. Rentang: ID 50-250mm dan panjang dapat bekerja paling banyak 6m.
15 . Tabung jadi dingin ---- Banyak digunakan. Rentang pemrosesan 30-300mm, panjang terbesar adalah 11m.
|
Hydraulic Cylinder Honing Tube
|
|
Inside Dia
(mm)
|
ID Tolerance (mm)
|
WT Tolerance
(mm)
|
|
H7
|
H8
|
H9
|
H10
|
|
≤30
|
+0.021/0
|
+0.033/0
|
+0.052/0
|
+0.084/0
|
±7.5%
>210mm ±10%
|
|
30 - ≤50
|
+0.025/0
|
+0.039/0
|
+0.062/0
|
+0.100/0
|
|
50 - ≤80
|
+0.030/0
|
+0.046/0
|
+0.074/0
|
+0.120/0
|
|
80 - ≤120
|
+0.035/0
|
+0.054/0
|
+0.087/0
|
+0.140/0
|
|
120 - ≤180
|
+0.040/0
|
+0.063/0
|
+0.100/0
|
+0.160/0
|
|
180 - ≤250
|
+0.046/0
|
+0.072/0
|
+0.115/0
|
+0.185/0
|
|
250 - ≤315
|
+0.052/0
|
+0.081/0
|
+0.130/0
|
+0.210/0
|
|
315 - ≤700
|
+0.057/0
|
+0.089/0
|
+0.140/0
|
+0.230/0
|
|
Steel Grade
|
Chemical Composition %
|
|
C
|
Si
|
Mn
|
P
|
S
|
Al
|
|
≤
|
≥
|
|
20#
|
0.17-0.24
|
0.17-0.37
|
0.35-0.65
|
0.035
|
0.035
|
/
|
|
45#
|
0.42-0.50
|
0.17-0.37
|
0.50-0.80
|
0.035
|
0.035
|
/
|
|
Q345B
|
≤0.2
|
≤0.5
|
1.00-1.60
|
0.03
|
0.03
|
/
|
|
Q345D
|
≤0.2
|
≤0.5
|
1.00-1.60
|
0.03
|
0.03
|
0.015
|
|
25Mn
|
0.22-0.29
|
0.17-0.37
|
0.70-1.00
|
0.035
|
0.035
|
/
|
|
27SiMn
|
0.24-0.32
|
1.10-1.40
|
1.10-1.40
|
0.035
|
0.035
|
/
|
|
ST52
|
≤0.22
|
≤0.55
|
≤1.6
|
0.025
|
0.025
|
/
|
|
SAE1026
|
0.22-0.28
|
0.15-0.35
|
0.60-0.90
|
0.04
|
0.05
|
/
|
|
Delivery Condition
|
Cold Finished (hard) (BK)
|
Cold Drawn and Stress-relieved (BK+S)
|
|
Steel Grade
|
Tensile Strength
(Mpa)
|
Elongation
(%)
|
Tensile Strength
(Mpa)
|
Yield Strength
(Mpa)
|
Elongation
(%)
|
|
20#
|
≥550
|
≥8
|
≥520
|
≥375
|
≥15
|
|
45#
|
≥640
|
≥5
|
≥600
|
≥520
|
≥10
|
|
16Mn
|
≥640
|
≥5
|
≥600
|
≥520
|
≥14
|
|
25Mn
|
≥640
|
≥5
|
≥600
|
≥510
|
≥15
|
|
27SiMn
|
≥800
|
≥5
|
≥760
|
≥610
|
≥10
|
|
ST52
|
≥640
|
≥5
|
≥600
|
≥520
|
≥14
|
|
SAE1026
|
≥640
|
≥5
|
≥600
|
≥510
|
≥15
|

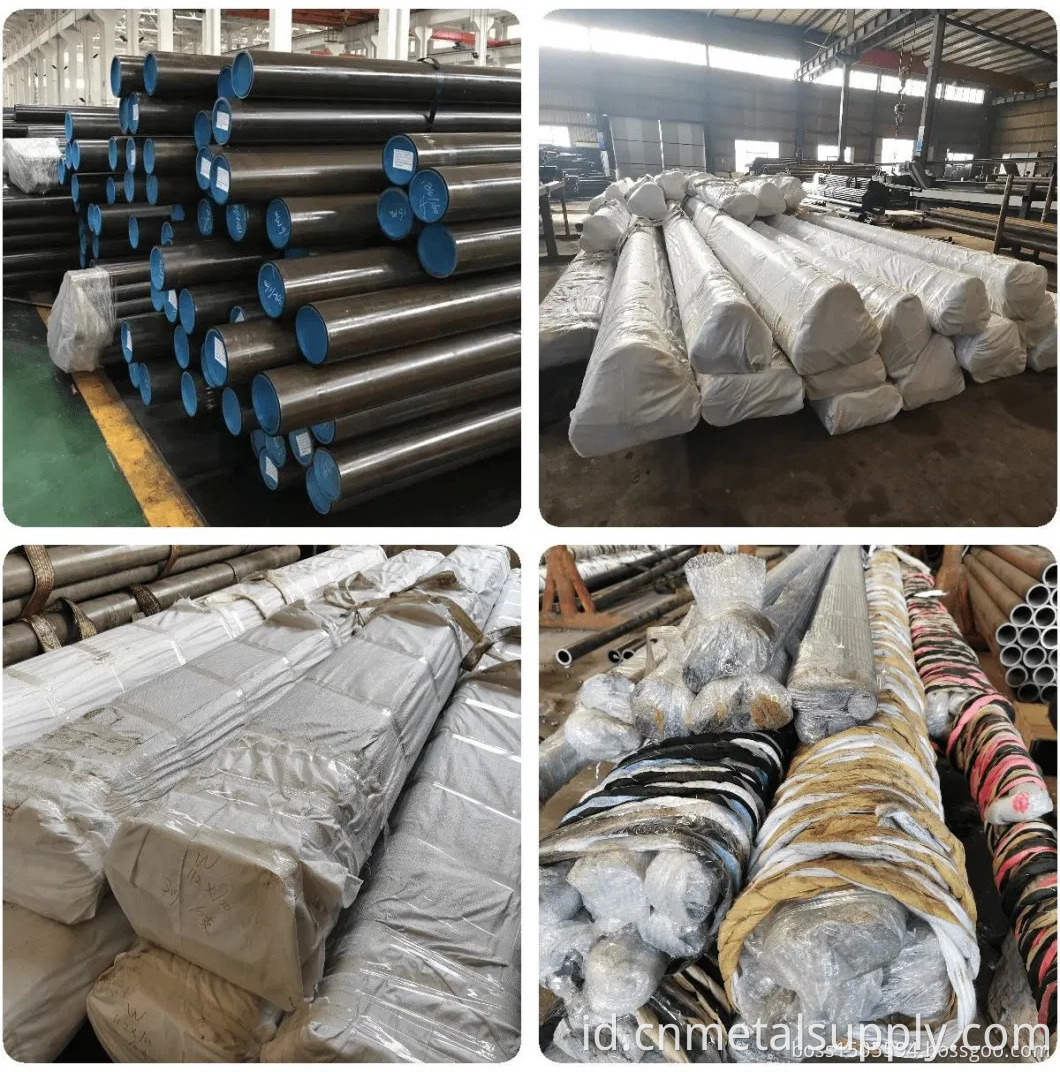

Tampilan produk
Kami dapat menghasilkan berbagai ukuran, ketebalan, lebar dan bahan sesuai dengan kebutuhan Anda

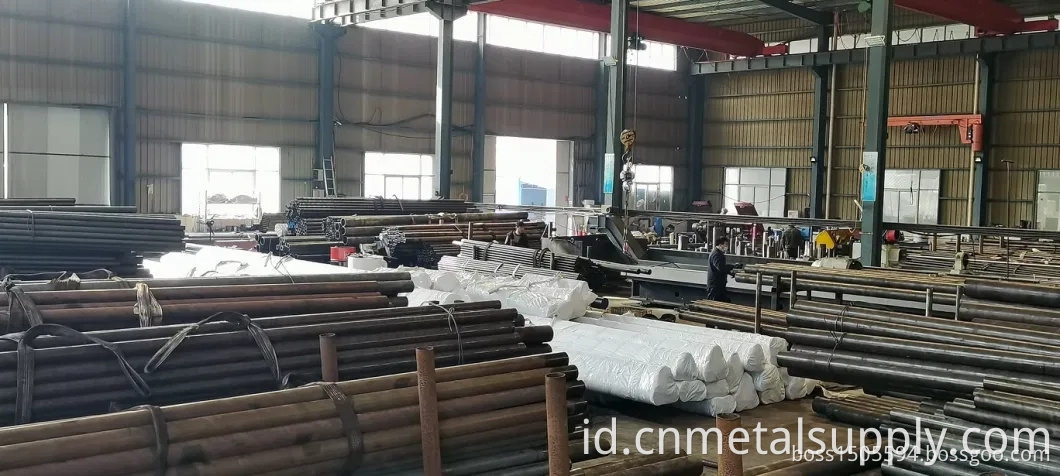

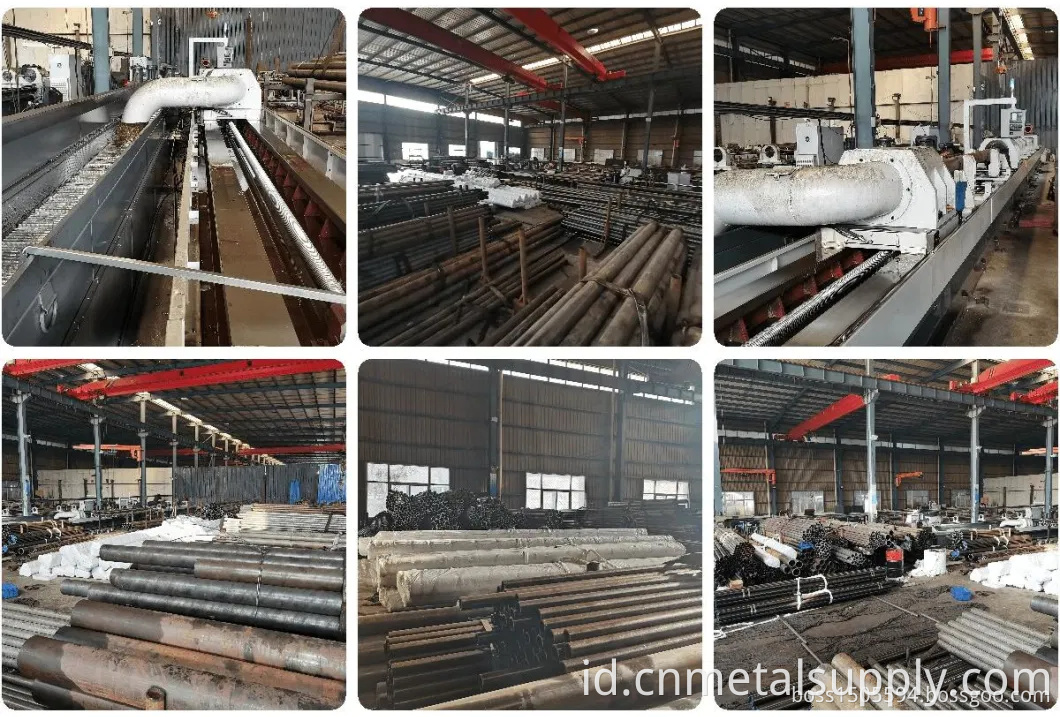

Gudang dan peralatan
Pengemasan dan Transportasi
