Deskripsi Produk

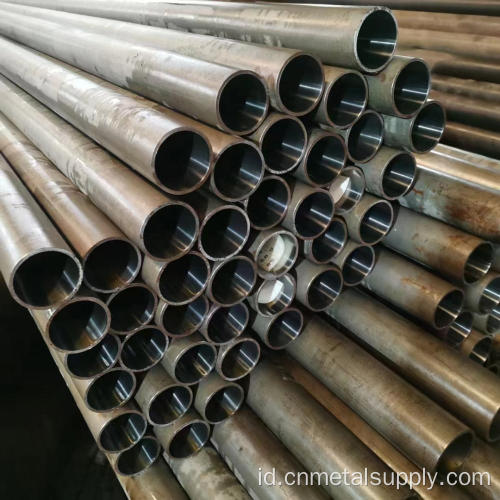

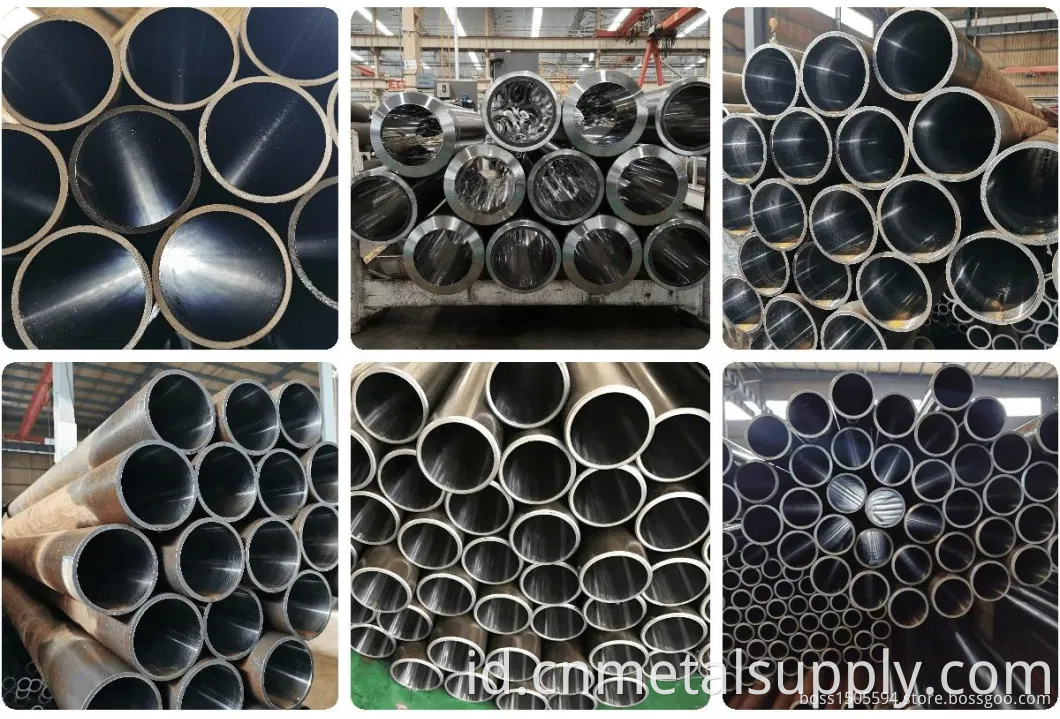

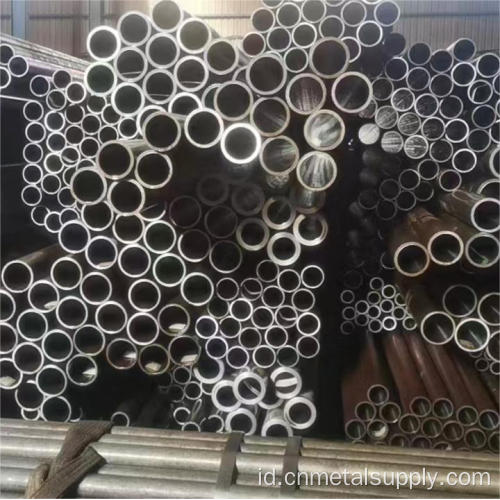

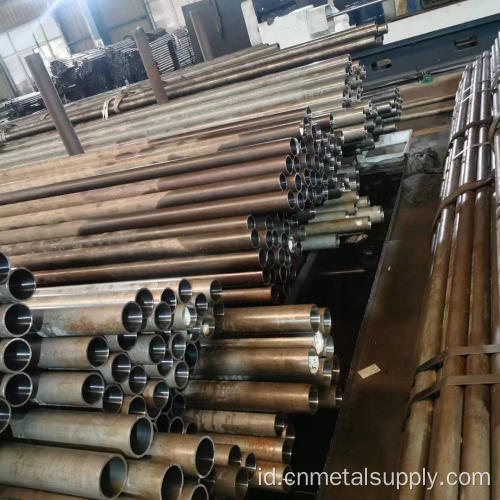

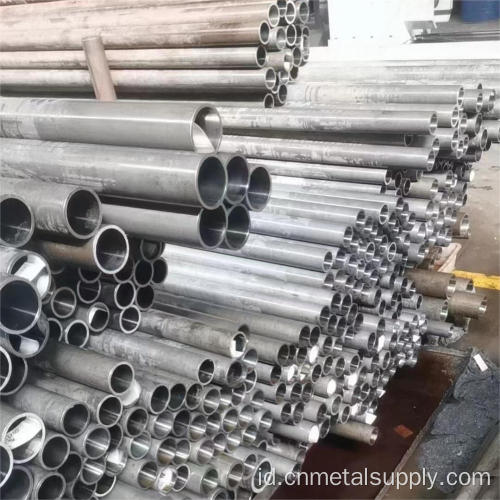

1. Deskripsi: Tabung terasing adalah sejenis tabung baja bor halus yang digunakan untuk memproduksi barel silinder hidrolik yang merupakan bagian inti dari sepotong silinder hidrolik.
2. Komoditas: E470 Tabung baja terasing yang mulus untuk silinder hidrolik
3. Kisaran ukuran: 40mm*30mm-580mm*500mm
4. Tingkat baja yang tersedia:
|
SAE/AISI:
|
SAE1020, SAE1026, SAE1045, SAE4130, SAE4140
|
|
DIN:
|
ST52, ST52.3, ST52.4
|
|
EN:
|
E355, C45E, 25CrMo4, 42CrMo4, CK45, S45C, E410, E470
|
|
GB:
|
20#, 45#, 16Mn, Q345B, Q345C, Q345D, Q345E, 25Mn, 27SiMn,
|
5. Metode Pabrikan: Dingin, Dingin Dingin Hidrolik, Panas Gulung+lubang dalam yang membosankan
6. Kondisi Pengiriman:
|
BK
|
BKW
|
BKS
|
GBK
|
NBK
|
Q+T
|
|
+C
|
+LC
|
+SR
|
+A
|
+N
|
|
Cold rolled
|
Cold drawn
|
Stress relieved
|
Annealed
|
Normalized
|
Quenched+Tempered
|
7. Bore Treatment: Huning, Skiving & Roller Burnishing
8. Kontrol Kekasaran Bore: RA0.25UM MAX atau RA0, 35UM MAX untuk tabung terasing, RA0.25UM MAX untuk tabung berseluncur & roller.
9. Akhir Finish: Ujung polos dengan potongan persegi, bebas dari gerinda untuk tabung yang diasah. Ujung kecil yang miring untuk tabung yang berskala & roller.
10. Pengepakan Ekspor Standar: Dalam bundel diikat dengan strip baja. Int & ext oil coating. Akhiri tutup plastik. Kemasan eksternal oleh tas PVC dan tas rajut.
11. Pengepakan dan penandaan yang disesuaikan dapat disediakan berdasarkan permintaan.
12. Toleransi H8:
|
ID range
|
Tolerance
|
ID range
|
Tolerance
|
|
18< d ≤30
|
+0/+0.033
|
180< d ≤250
|
+0/+0.072
|
|
30< d ≤50
|
+0/+0.039
|
250< d ≤300
|
+0/+0.081
|
|
50< d ≤80
|
+0/+0.046
|
300< d ≤315
|
+0/+0.081
|
|
80< d ≤120
|
+0/+0.054
|
315< d ≤400
|
+0/+0.089
|
|
120< d ≤180
|
+0/+0.063
|
400< d ≤500
|
+0/+0.097
|
|
Hydraulic Cylinder Honing Tube
|
|
Inside Dia
(mm)
|
ID Tolerance (mm)
|
WT Tolerance
(mm)
|
|
H7
|
H8
|
H9
|
H10
|
|
≤30
|
+0.021/0
|
+0.033/0
|
+0.052/0
|
+0.084/0
|
±7.5%
>210mm ±10%
|
|
30 - ≤50
|
+0.025/0
|
+0.039/0
|
+0.062/0
|
+0.100/0
|
|
50 - ≤80
|
+0.030/0
|
+0.046/0
|
+0.074/0
|
+0.120/0
|
|
80 - ≤120
|
+0.035/0
|
+0.054/0
|
+0.087/0
|
+0.140/0
|
|
120 - ≤180
|
+0.040/0
|
+0.063/0
|
+0.100/0
|
+0.160/0
|
|
180 - ≤250
|
+0.046/0
|
+0.072/0
|
+0.115/0
|
+0.185/0
|
|
250 - ≤315
|
+0.052/0
|
+0.081/0
|
+0.130/0
|
+0.210/0
|
|
315 - ≤700
|
+0.057/0
|
+0.089/0
|
+0.140/0
|
+0.230/0
|
|
Steel Grade
|
Chemical Composition %
|
|
C
|
Si
|
Mn
|
P
|
S
|
Al
|
|
≤
|
≥
|
|
20#
|
0.17-0.24
|
0.17-0.37
|
0.35-0.65
|
0.035
|
0.035
|
/
|
|
45#
|
0.42-0.50
|
0.17-0.37
|
0.50-0.80
|
0.035
|
0.035
|
/
|
|
Q345B
|
≤0.2
|
≤0.5
|
1.00-1.60
|
0.03
|
0.03
|
/
|
|
Q345D
|
≤0.2
|
≤0.5
|
1.00-1.60
|
0.03
|
0.03
|
0.015
|
|
25Mn
|
0.22-0.29
|
0.17-0.37
|
0.70-1.00
|
0.035
|
0.035
|
/
|
|
27SiMn
|
0.24-0.32
|
1.10-1.40
|
1.10-1.40
|
0.035
|
0.035
|
/
|
|
ST52
|
≤0.22
|
≤0.55
|
≤1.6
|
0.025
|
0.025
|
/
|
|
SAE1026
|
0.22-0.28
|
0.15-0.35
|
0.60-0.90
|
0.04
|
0.05
|
/
|
|
Delivery Condition
|
Cold Finished (hard) (BK)
|
Cold Drawn and Stress-relieved (BK+S)
|
|
Steel Grade
|
Tensile Strength
(Mpa)
|
Elongation
(%)
|
Tensile Strength
(Mpa)
|
Yield Strength
(Mpa)
|
Elongation
(%)
|
|
20#
|
≥550
|
≥8
|
≥520
|
≥375
|
≥15
|
|
45#
|
≥640
|
≥5
|
≥600
|
≥520
|
≥10
|
|
16Mn
|
≥640
|
≥5
|
≥600
|
≥520
|
≥14
|
|
25Mn
|
≥640
|
≥5
|
≥600
|
≥510
|
≥15
|
|
27SiMn
|
≥800
|
≥5
|
≥760
|
≥610
|
≥10
|
|
ST52
|
≥640
|
≥5
|
≥600
|
≥520
|
≥14
|
|
SAE1026
|
≥640
|
≥5
|
≥600
|
≥510
|
≥15
|
