Produk
Model No: API 5L Grade B, x42, x46, x52, x56, x60, x65, x70, x80
Standar: GB, ASTM, JIS, API
Bahan: A53-A369, Q195-Q345, 10 # -45 #, ST35-ST52
Bentuk Bagian: Bulat
Tempat Asal: Cina
Aplikasi: Pipa Fluida, Pipa gas, PIPA MINYAK, Pipa Struktur
Proses Produksi: Hot Rolled
Sertifikasi: API, ce
Tabung Khusus: Pipa API
Apakah Paduan: Non-Paduan
Toleransi: ± 1%
Kategori: Pipa Baja Seamless
Layanan Pengolahan: Pembengkokan, Pengelasan, Dekorasi, Meninju, Pemotongan
Kemasan: Kemasan Marinir Standar, atau sebagaimana disyaratkan oleh Pelanggan
Produktivitas: 10000 Tons Per Month
Transportasi: Ocean,Land,Express
Tempat asal: Shandong, Cina
Dukungan tentang: 10000 Tons Per Month
Sertifikat: ISO 9001
Pelabuhan: Tianjin,Qingdao,Shanghai
Jenis pembayaran: L/C,T/T,D/P
Inkoterm: FOB,CFR,EXW,CIF
Apa itu pipa API 5L x60 PSL1?

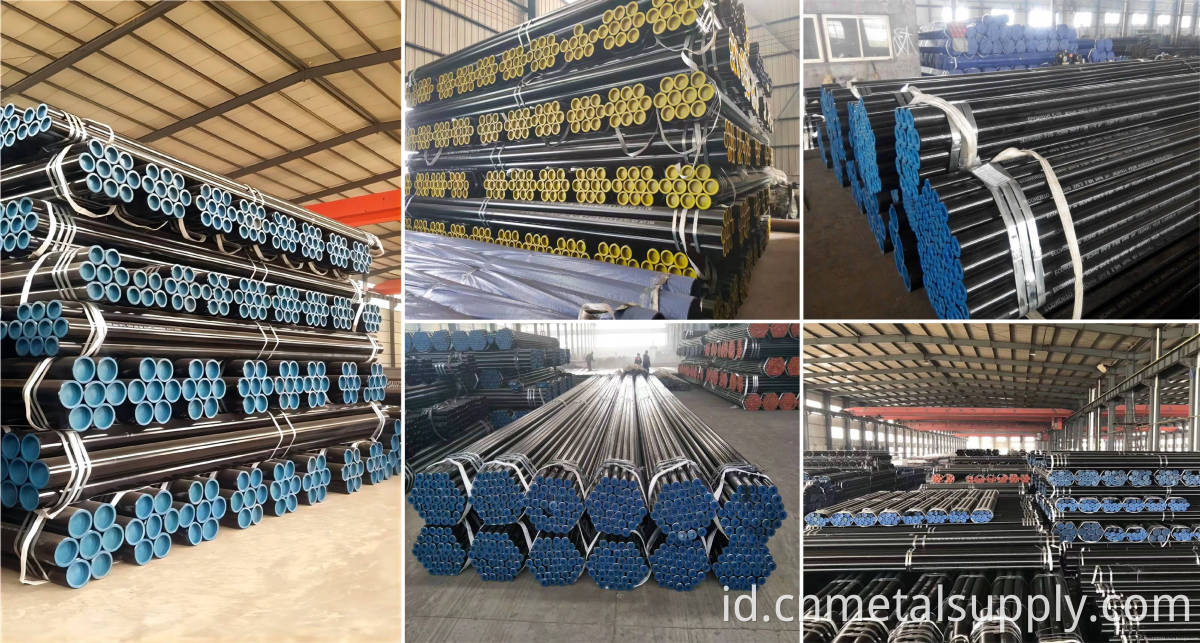

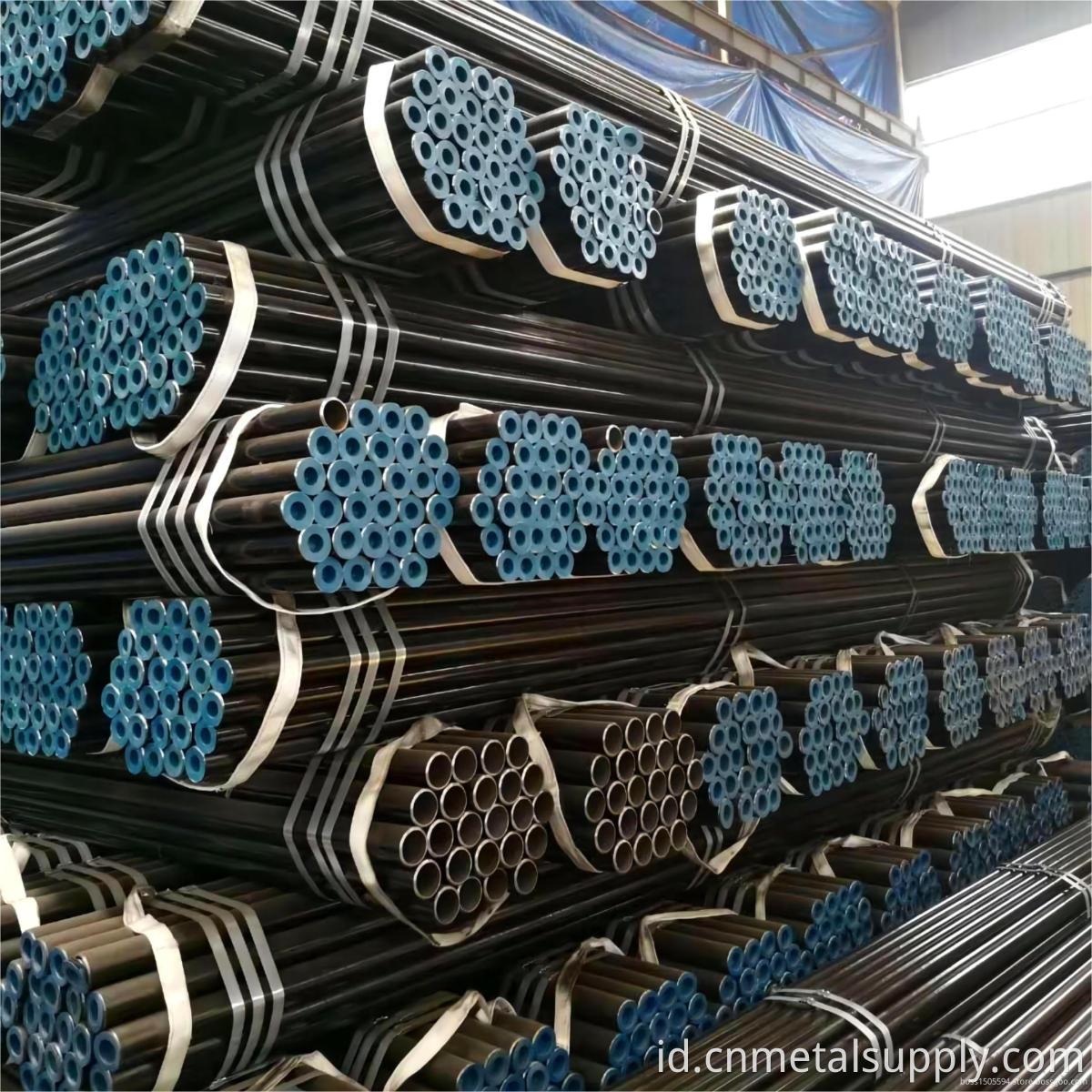

API 5L Grade B, x42, x46, x52, x56, x 60 , x6 5 , x70, x80 pipa baja karbon mulus
Spesifikasi American Petroleum Institute API 5L mencakup pipa saluran baja yang mulus dan las. Ini adalah pipa baja untuk sistem transportasi pipa di industri minyak bumi dan gas alam. API 5L cocok untuk menyampaikan gas, air, dan minyak. Kisaran ukuran hanya dibatasi oleh kemampuan pabrikan.
Spesifikasi untuk API 5L mematuhi Organisasi Internasional untuk Standardisasi ISO 3183, yang menstandarkan sistem transportasi pipa dalam bahan, peralatan, dan struktur lepas pantai untuk industri minyak bumi, petrokimia, dan gas alam. Komite Teknis yang Menulis Standar Mengakui bahwa ada dua Level Spesifikasi Produk Dasar (PSL) dari persyaratan teknis dan karenanya mengembangkan PSL 1 dan PSL 2. PSL 1 adalah kualitas standar untuk pipa jalur di mana PSL 2 berisi bahan kimia tambahan, sifat mekanik, dan persyaratan pengujian.
Nilai yang dicakup oleh spesifikasi ini adalah A25, A, B (dan nilai "X" berikut), x42, x46, x52, x56, x60, x65, x70, x80. Dua digit nomor mengikuti "X" menunjukkan kekuatan luluh minimum (dalam 000 psi) dari pipa yang diproduksi ke kelas ini. We carry API 5L Grade B Pipe in API 5L X42 PSL1, API 5L X42 PSL2, API 5L X46 PSL1, API 5L X46 PSL2, API 5L X52 PSL1, API 5L X52 PSL2, API 5L X56 PSL1, API 5L X56 PSL2, API 5L X60 PSL1, API 5L X60 PSL2, API 5L X65 PSL1, API 5L X65 PSL2, API 5L X70 PSL2.
Spesifikasi produk
|
Out Diameter |
13.7mm-914mm |
|
Wall Thickness |
2mm-120mm |
|
Length |
2m-12m |
|
Producing Standard |
American ASME B36.10M, ASTM API 5L, API 5CT Japanese JIS, German DIN, Chinese GB, BS standard |
|
Steel Grade |
ASTM A53, A106, A210, A252, A333 etc; PSL1: A, B, x42, x46, x52, x56, x60, x65, x70 PSL2: B, x42, x46, x52, x56, x60, x65, x70, x80 JIS STPG42, G3454, G3456 etc; DIN St37, St42, St45, St52, DIN1626, DIN17175; GB 20#, Q345, 16Mn etc. |
|
Special specifications |
Available according to customer’s requirements and quantity. |
|
End Shape |

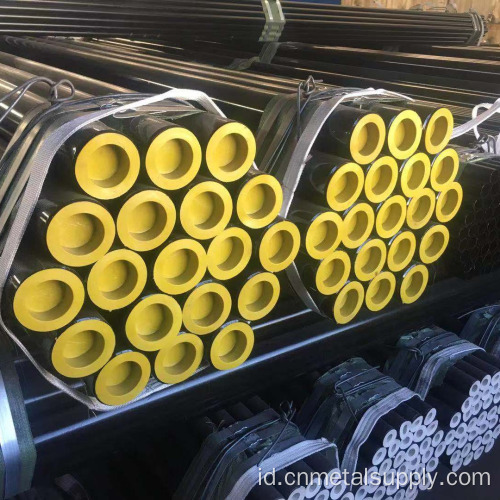

Beveled end, plain end, varnished, or adding plastic caps to protect the two ends as per customer’s requirements |
|
Surface treatment |
Painted, Oiled, galvanized, phosphate etc |
|
Usage |
1.Widely used in the mechanical treatment field, petrochemical industry, transport and construction field 2.Ordinary structural purposes and mechanic structural purposes, for example in construction field, fulcrum bearing etc; 3.The transportation of fluids in the projects and big equipments, for example transport of water, oil, gas etc 4.Can be used in low and medium pressure boiler for the transportation of fluids, for example steam tube, big smoke tube, small smoke tube, generating tube etc |
|
Third party inspection |
Welcome you to send a third party inspecting company (BV, SGS etc) to check the quality of our final products. |
Pipa saluran 5L API (pipa mulus dan las) dari semua kelas memiliki PSL1 dan PSL2 dua spesifikasi produk, mereka berbeda pada komposisi kimia, proses pembuatan, kekuatan mekanik, perlakuan panas, catatan uji, keterlacakan dll.
PSL adalah nama pendek dari tingkat standar produk. Tingkat standar produk pipa saluran memiliki PSL1 dan PSL2, juga kita bisa mengatakan standar kualitas yang dibagi dalam PSL1 dan PSL2. PSL2 lebih tinggi dari PSL1, tidak hanya standar inspeksi berbeda, juga sifat kimia, standar kekuatan mekanik berbeda. Jadi ketika menempatkan pesanan untuk pipa saluran 5L API, harus dinyatakan dengan jelas untuk ukurannya, menilai spesifikasi umum ini, juga harus mengklarifikasi standar produksi, PSL1 atau PSL2.
PSL2 lebih ketat daripada PSL1 pada sifat kimia, kekuatan tarik, uji non-destruktif, dan uji dampak.
API 5L PIPA Garis Baja PSL1 Tidak Diperlukan untuk Melakukan Uji Dampak.
Untuk pipa saluran baja API 5L PSL2, kecuali Grade X80, semua nilai lain dari pipa saluran API 5L membutuhkan uji dampak pada suhu 0 ℃. Nilai rata -rata AKV: arah longitudinal ≥41j, arah tranverse≥27j.
Untuk API 5L Grade X80 PSL2 PIPE Garis, pada 0 ℃ untuk semua ukuran, uji benturan Nilai rata -rata AKV: arah longitudinal ≥101j, arah tranversal ≥68J.
Untuk API 5L PIPE PSL2, pipa harus melakukan uji hidrolik untuk setiap pipa tunggal, dan dalam spesifikasi standar API tidak memungkinkan untuk memiliki uji non-destruktif menggantikan uji hidrolik, ini juga merupakan perbedaan besar antara standar Cina dan standar API 5L. Untuk PSL1 tidak diperlukan tes non-destruktif, untuk PSL2 harus melakukan uji non-destruktif untuk setiap pipa tunggal.
Komposisi kimia dan kekuatan mekanik juga berbeda antara pipa saluran API 5L PSL1 dan pipa saluran PSL2 API 5L. Untuk spesifikasi terperinci seperti di bawah ini. API 5L PSL2 memiliki pembatasan dengan kandungan setara karbon, di mana untuk fraksi massa karbon lebih besar dari 0,12%, dan sama atau kurang dari 0,12%. CEQ yang berbeda harus diterapkan. Untuk pipa saluran dalam kekuatan tarik PSL2 memiliki batas maksimum.
API 5L PSL 1 Komposisi Kimia dan Sifat Mekanik:
|
Standard |
Steel grade |
Chemical Compositions(%) |
Mechanical Properties |
|||||||
|
C(Max) |
Mn(Max) |
P(Max) |
S(Max) |
Tensile strength(Min) |
Yield strength(Min) |
|||||
|
Psi X 1000 |
Mpa |
Psi X 1000 |
Mpa |
|||||||
|
API 5L PIPE PSL 1 |
A25 |
CL I |
0.21 |
0.60 |
0.030 |
0.030 |
45 |
310 |
25 |
172 |
|
CL II |
0.21 |
0.60 |
0.030 |
0.030 |
||||||
|
A |
0.22 |
0.90 |
0.030 |
0.030 |
48 |
331 |
30 |
207 |
||
|
B |
0.26 |
1.20 |
0.030 |
0.030 |
60 |
414 |
35 |
241 |
||
|
X42 |
0.26 |
1.30 |
0.030 |
0.030 |
60 |
414 |
42 |
290 |
||
|
X46 |
0.26 |
1.40 |
0.030 |
0.030 |
63 |
434 |
46 |
317 |
||
|
X52 |
0.26 |
1.40 |
0.030 |
0.030 |
66 |
455 |
52 |
359 |
||
|
X56 |
0.26 |
1.40 |
0.030 |
0.030 |
71 |
490 |
56 |
386 |
||
|
X60 |
0.26 |
1.40 |
0.030 |
0.030 |
75 |
517 |
60 |
414 |
||
|
X65 |
0.26 |
1.45 |
0.030 |
0.030 |
77 |
531 |
65 |
448 |
||
|
X70 |
0.26 |
1.65 |
0.030 |
0.030 |
82 |
565 |
70 |
483 |
||
API 5L PSL 2 Komposisi Kimia dan Sifat Mekanik:
|
Standard |
Steel grade |
Chemical Composition(%) |
Mechanical Properties |
||||||
|
C |
Mn |
P |
S |
Tensile strength |
Yield strength |
||||
|
(Max) |
(Max) |
(Max) |
(Max) |
Psi X 1000 |
Mpa |
Psi X 1000 |
Mpa |
||
|
API 5L PIPE PSL 2 |
B |
0.22 |
1.20 |
0.025 |
0.015 |
60-110 |
414-758 |
35-65 |
241-448 |
|
X42 |
0.22 |
1.30 |
0.025 |
0.015 |
60-110 |
414-758 |
42-72 |
290-496 |
|
|
X46 |
0.22 |
1.40 |
0.025 |
0.015 |
63-110 |
434-758 |
46-76 |
317-524 |
|
|
X52 |
0.22 |
1.40 |
0.025 |
0.015 |
66-110 |
455-758 |
52-77 |
359-531 |
|
|
X56 |
0.22 |
1.40 |
0.025 |
0.015 |
71-110 |
490-758 |
56-79 |
386-544 |
|
|
X60 |
0.22 |
1.40 |
0.025 |
0.015 |
75-110 |
517-758 |
60-82 |
414-565 |
|
|
X65 |
0.22 |
1.45 |
0.025 |
0.015 |
77-110 |
531-758 |
65-82 |
448-565 |
|
|
X70 |
0.22 |
1.65 |
0.025 |
0.015 |
82-110 |
565-758 |
70-82 |
483-565 |
|
|
X80 |
0.22 |
1.90 |
0.025 |
0.015 |
90-110 |
621-827 |
80-102 |
552-705 |
|
Dimensi pipa saluran 5L API
|
Nominal Size |
Outside Diameter |
Wall Thickness |
Plain-end Weight |
|||
|
inch |
mm |
inch |
mm |
lb/ft |
kg/m |
|
|
0.405 |
0.405 |
10.29 |
0.095 |
2.4 |
0.31 |
0.47 |
|
0.54 |
0.54 |
13.72 |
0.088 |
2.2 |
0.43 |
0.62 |
|
0.54 |
13.72 |
0.119 |
3.0 |
0.54 |
0.79 |
|
|
0.675 |
0.675 |
17.15 |
0.091 |
2.3 |
0.57 |
0.84 |
|
0.675 |
17.15 |
0.126 |
3.2 |
0.74 |
1.10 |
|
|
0.84 |
0.84 |
21.34 |
0.109 |
2.8 |
0.85 |
1.28 |
|
0.84 |
21.34 |
0.147 |
3.7 |
1.09 |
1.61 |
|
|
1.05 |
1.05 |
26.67 |
0.113 |
2.9 |
1.13 |
1.70 |
|
1.05 |
26.67 |
0.154 |
3.9 |
1.48 |
2.19 |
|
|
1.315 |
1.315 |
33.4 |
0.133 |
3.4 |
1.68 |
2.52 |
|
1.315 |
33.4 |
0.179 |
4.6 |
2.17 |
3.21 |
|
|
1.660 |
1.660 |
42.2 |
0.145 |
3.7 |
2.72 |
3.43 |
|
1.660 |
42.2 |
0.191 |
4.9 |
3.00 |
4.51 |
|
|
1.660 |
42.2 |
0.382 |
9.7 |
5.22 |
7.77 |
|
|
1.900 |
1.900 |
48.3 |
0.145 |
3.7 |
2.72 |
4.07 |
|
1.900 |
48.3 |
0.200 |
5.1 |
3.63 |
5.43 |
|
|
1.900 |
48.3 |
0.400 |
10.2 |
6.41 |
9.58 |
|
|
2 3/8 |
2.375 |
60.3 |
0.109 |
2.8 |
2.64 |
3.97 |
|
2.375 |
60.3 |
0.125 |
3.2 |
3.00 |
4.51 |
|
|
2.375 |
60.3 |
0.141 |
3.6 |
6.36 |
5.03 |
|
|
2.375 |
60.3 |
0.154 |
3.9 |
3.65 |
5.42 |
|
|
2.375 |
60.3 |
0.172 |
4.4 |
4.05 |
6.07 |
|
|
2.375 |
60.3 |
0.188 |
4.8 |
4.39 |
6.57 |
|
|
2.375 |
60.3 |
0.218 |
5.5 |
5.02 |
7.43 |
|
|
2.375 |
60.3 |
0.250 |
6.4 |
5.67 |
8.51 |
|
|
2.375 |
60.3 |
0.281 |
7.1 |
6.28 |
9.31 |
|
|
2.375 |
60.3 |
0.436 |
11.0 |
9.03 |
13.47 |
|
|
2 7/8 |
2.875 |
73.0 |
0.109 |
2.8 |
3.22 |
4.85 |
|
2.875 |
73.0 |
0.125 |
3.2 |
3.67 |
5.51 |
|
|
2.875 |
73.0 |
0.141 |
3.6 |
4.12 |
6.16 |
|
|
2.875 |
73.0 |
0.156 |
4.0 |
4.53 |
6.81 |
|
|
2.875 |
73.0 |
0.172 |
4.4 |
4.97 |
7.44 |
|
|
2.875 |
73.0 |
0.188 |
4.8 |
5.40 |
8.07 |
|
|
2.875 |
73.0 |
0.203 |
5.2 |
5.79 |
8.69 |
|
|
2.875 |
73.0 |
0.216 |
5.5 |
6.13 |
9.16 |
|
|
2.875 |
73.0 |
0.250 |
6.4 |
7.01 |
10.51 |
|
|
2.875 |
73.0 |
0.276 |
7.0 |
7.66 |
11.39 |
|
|
2.875 |
73.0 |
0.552 |
14.0 |
13.69 |
20.37 |
|
|
3 1/2 |
3.5 |
88.9 |
0.141 |
3.6 |
5.06 |
7.57 |
|
3.5 |
88.9 |
0.156 |
4.0 |
5.57 |
8.37 |
|
|
3.5 |
88.9 |
0.172 |
4.4 |
6.11 |
9.17 |
|
|
3.5 |
88.9 |
0.188 |
4.8 |
6.65 |
9.95 |
|
|
3.5 |
88.9 |
0.216 |
5.5 |
7.58 |
11.31 |
|
|
3.5 |
88.9 |
0.250 |
6.4 |
8.68 |
13.02 |
|
|
3.5 |
88.9 |
0.281 |
7.1 |
9.66 |
14.32 |
|
|
3.5 |
88.9 |
0.300 |
7.6 |
10.25 |
15.24 |
|
|
3.5 |
88.9 |
0.600 |
15.2 |
18.58 |
27.63 |
|
|
4 |
4 |
101.6 |
0.156 |
4.0 |
6.40 |
9.63 |
|
4 |
101.6 |
0.172 |
4.4 |
7.03 |
10.55 |
|
|
4 |
101.6 |
0.188 |
4.8 |
7.65 |
11.46 |
|
|
4 |
101.6 |
0.226 |
5.7 |
9.11 |
13.48 |
|
|
4 |
101.6 |
0.250 |
6.4 |
10.01 |
15.02 |
|
|
4 |
101.6 |
0.281 |
7.1 |
11.16 |
16.55 |
|
|
4 |
101.6 |
0.318 |
8.1 |
12.50 |
18.68 |
|
|
4 1/2 |
4.5 |
114.3 |
0.156 |
4.0 |
7.24 |
10.88 |
|
4.5 |
114.3 |
0.172 |
4.4 |
7.96 |
11.92 |
|
|
4.5 |
114.3 |
0.188 |
4.8 |
8.67 |
12.96 |
|
|
4.5 |
114.3 |
0.203 |
5.2 |
9.32 |
13.99 |
|
|
4.5 |
114.3 |
0.219 |
5.6 |
10.02 |
15.01 |
|
|
4.5 |
114.3 |
0.237 |
6.0 |
10.80 |
16.02 |
|
|
4.5 |
114.3 |
0.250 |
6.4 |
11.36 |
17.03 |
|
|
4.5 |
114.3 |
0.281 |
7.1 |
12.67 |
18.77 |
|

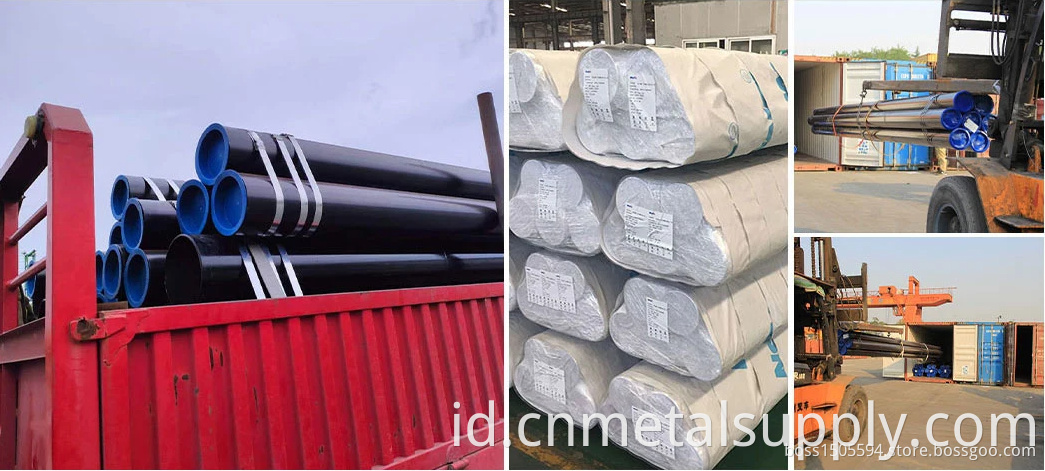

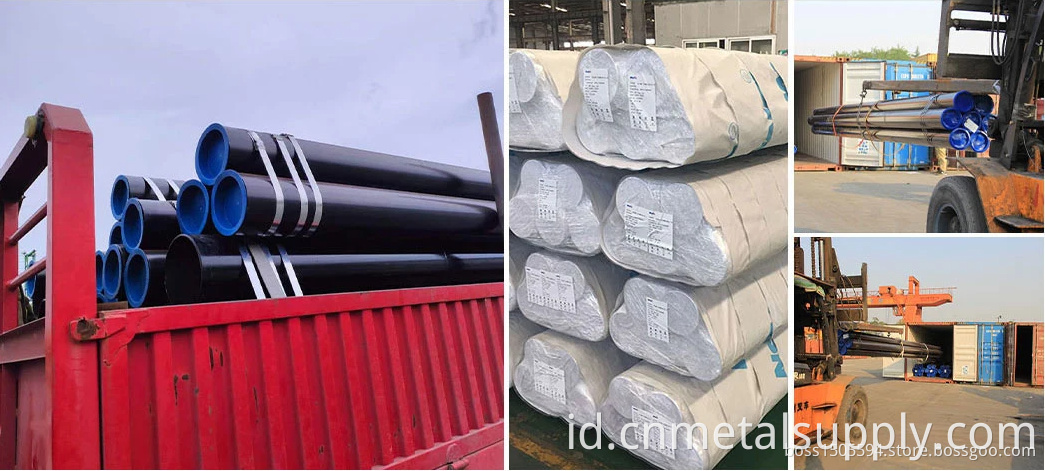

Pengemasan dan Transportasi
1) Kemasan: 3 lapisan pengemasan. Di dalamnya adalah kertas kerajinan, tengah adalah film plastik air dan lembaran baja GI di luar untuk ditutupi oleh strip baja dengan kunci, dengan lengan koil dalam atau sebagai persyaratan pelanggan.
2) Pengiriman: Kami memiliki kerja sama jangka panjang dengan banyak perusahaan pelayaran berpengalaman dan akan menemukan moda transportasi yang paling cocok untuk Anda.
3) Ketentuan Perdagangan: FOB/CIF/CFR
4) Pelabuhan Pengiriman: Qingdao/Tianjin/Shanghai
5) Pengiriman: A: Panjang: ≤6m, dimuat dalam wadah 20gp. B: Panjang: ≤12m, dimuat dalam wadah 40gp.
Komentar: ukuran wadah 20gp (di dalam: 5898*2352*2393mm); Ukuran wadah 40gp (di dalam: 12032*2352*2393mm); Ukuran wadah 40HQ (di dalam: 12032*2352*2698mm).
6) Waktu Pengiriman: Ukuran Normal: 7-15 hari Kirim dari gudang secara langsung. Ukuran Khusus: 15-30 hari dibuat khusus untuk Anda.
