perkenalan produk
Batang jangkar berongga berarti batang yang mentransfer struktur atau beban geoteknik ke formasi batuan yang stabil, baut jangkar terdiri dari batang, bit bor, kopling, pelat, grouting stopper dan mur. Banyak digunakan sebagai sarana penahan yang efisien, di terowongan pra-dukungan, lereng, pantai, tambang, proyek konservasi air, pondasi bangunan, penguatan roadbed dan perawatan penyakit geologis seperti longsor, retak, usia tenggelam. Ini tidak tergantikan di lingkungan konstruksi yang sempit. Bilah jangkar berongga terbuat dari pipa baja mulus dengan kekuatan tinggi.
Fitur Bilah Jangkar Hollow Grouting:
Desain berongga, menerapkan fungsi tabung grouting, menghindari kehilangan mortir ketika tabung grouting tradisional ditarik.
Pusat baik, mortir dapat membungkus tubuh baut bersama -sama, sehingga dapat menghindari korosi untuk achibe sepanjang tujuan pendukung istilah.
Instalasi yang mudah, tanpa pemrosesan utas di tempat. Ini dapat dengan mudah memasang piring, mur.
SELT-DRILLING ANCHOR BAR DESKRIPSI:
Ini mungkin mengebor tubuh, grouting dan berlabuh secara keseluruhan.
Ini memiliki spesifikasi yang luas. Diameter: 25-130mm.
Konstruksi berkualitas dan mudah, efisiensi tinggi.
Menggunakan batu -batu di sekitarnya yang vious.
Spesifikasi produk
Data teknik jangkar r-thread
|
|
R25N
|
R32N
|
R32S
|
R38N
|
R51L
|
R51N
|
T76N
|
T76S
|
|
Outside diameter
(mm)
|
25
|
32
|
32
|
38
|
51
|
51
|
76
|
76
|
|
Internal diameter
(mm)
|
14
|
19
|
16
|
19
|
36
|
33
|
52
|
45
|
|
Ultimate load
capacity
(KN)
|
200
|
280
|
360
|
500
|
550
|
800
|
1600
|
1900
|
|
Yield load
capacity
(KN)
|
150
|
230
|
280
|
400
|
450
|
630
|
1200
|
1500
|
|
Tensile strength,
Rp0.2
(N/mm2)
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Yield strength,
Rp0.2
(N/mm2)
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
|
Weight (Kg/m)
|
2.3
|
3.2
|
3.6
|
5.5
|
6.5
|
8.0
|
16.0
|
19.7
|
|
Thread type
(left-hand)
|
ISO 10208
|
ISO 1720
|
MAI T76 Standard
|
|
Steel grade
|
En10083-1 (Alloy structure steel)
|
|
Compared to carbon steel, alloy structure steel has high anti-corrosion capacity and high mechanical.
|
R benang jangkar batang atau batang batu yang disebut, kuku tanah, yang merupakan semacam batang berlubang berulir, permukaan batang dengan benang tali menurut ISO 10208 & 1720. Pertama -tama ditemukan oleh Mai pada 1960 -an untuk menyelesaikan kecepatan konstruksi rendah dengan rumit Karya bawah tanah, saat ini; Ini sangat populer di seluruh dunia.
Ukuran utas: R25, R32, R38, R51, T76.
Standar Thread: ISO10208, ISO1720 dll.
Data Teknologi Jangkar T-Thread
|
Bar Type
|
Outside Diameter
(mm)
|
Inside Diameter
(mm)
|
Cross section
(mm2)
|
Ultimate Load
KN
|
Yield Point
KN
|
Weight
(kg/m)
|
Thread Left/
Right Hand
|
|
30/11
|
30
|
11
|
446
|
320
|
260
|
3.3
|
Lift or right
|
|
30/14
|
30
|
14
|
395
|
260
|
220
|
2.9
|
Lift or right
|
|
30/16
|
30
|
16
|
382
|
220
|
180
|
2.7
|
Lift or right
|
|
40/16
|
40
|
16
|
879
|
660
|
525
|
7.0
|
Lift or right
|
|
40/20
|
40
|
20
|
726
|
539
|
430
|
5.6
|
Lift or right
|
|
52/26
|
52
|
26
|
1337
|
929
|
730
|
10.0
|
Lift or right
|
|
73/53
|
73
|
53
|
1160
|
1630
|
970
|
12.3
|
Lift or right
|
|
73/56
|
73
|
56
|
1094
|
1414
|
785
|
11.1
|
Lift or right
|
|
73/45
|
73
|
45
|
2265
|
1630
|
1180
|
17.8
|
Lift or right
|
Permukaan jangkar jangkar t thread dengan benang trapesium, desain koneksi ini jauh lebih kuat dan dapat diandalkan jika dibandingkan dengan benang tali, kami memasok ukuran penuh dari T30 ke T103.
Ukuran utas: T30, T40, T52, T73, T103, T127, T130.
Standar Thread: ISO10208, ISO1720 dll.

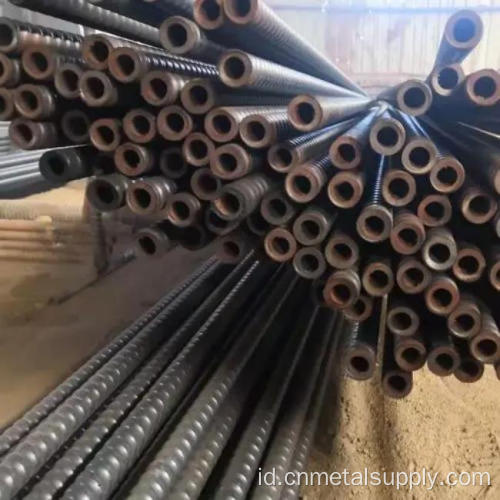

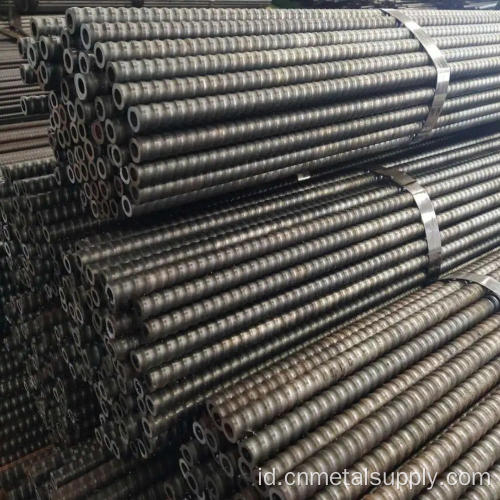

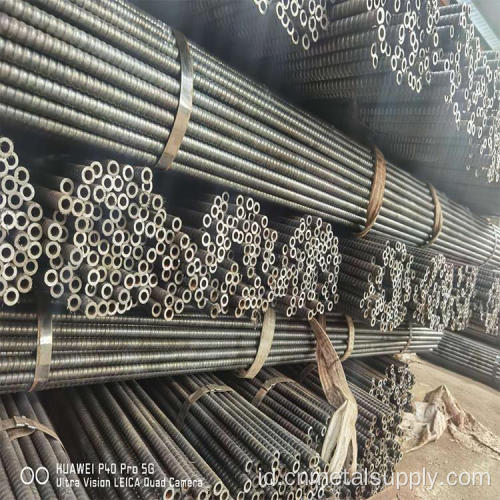

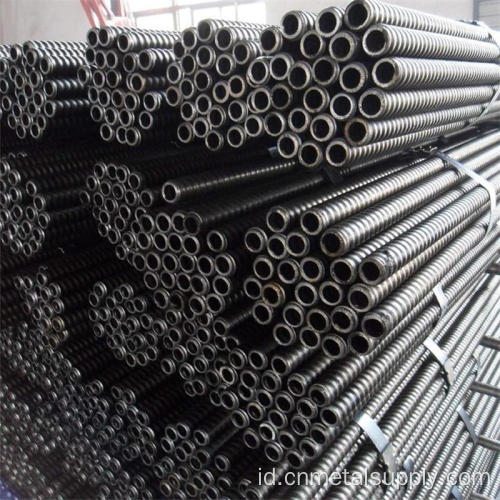

Produk dan pabrik Menampilkan
Tes produk
Proses teknologi
Sistem jangkar pengeboran sendiri terdiri dari jangkar berlubang berlubang dengan bit pengorbanan yang melakukan pengeboran, penahan dan grouting dalam satu operasi. Sistem jangkar pengeboran sendiri terutama digunakan dalam stabilisasi lereng, tunneling pra-dukungan, yayasan dengan jumpa mikro dll.
1. Hubungkan bor paduan dan jangkar batang satu ujung, di ujung yang lain, sambungkan lengan bor dan adaptor betis, lalu sambungkan rig pengeboran atau bor genggam. Kemudian mulailah pengeboran, isi air pendingin saat mengebor. (Jika Anda ingin memperpanjang batang jangkar, dapat menghubungkan kopling, dan kemudian pengeboran)
2. Turunkan bor, masukkan stop greuting steker ke dalam batang, dan masukkan ke lubang, lalu siap untuk napas. Keadaan khusus seperti ketegangan grouting batu di sekitarnya atau batu di sekitarnya terlalu rusak, dapat menggunakan jangkar agen untuk menyegel lubang.
3. Hubungkan kopling grouting cepat dan ujung jangkar batang, hubungkan ujung lain dari mesin grouting.
4. Mulai grouting, saat grouting penuh dan mencapai nilai desain kemudian matikan. Tekanan grouting sesuai dengan parameter desain dan kinerja mesin grouting, nilai referensi semen/pasir adalah 1: 0 ~ 1: 1, nilai referensi air/semen adalah 0,45: 1 ~ 0,5: 1.
5. Pasang pelat jangkar dan mur, dan kencangkan mur.
Aplikasi:
Selama konstruksi pekerjaan bawah tanah, sangat umum untuk menghadapi batu lunak, zona patah dan deformasi besar karena tegangan tanah yang tinggi. Dalam kasus jangkar batuan yang runtuh, grouted di diperlukan jangkar ekstra panjang, bukannya biasa.
Pengemasan dan Transportasi
Kemasannya dikemas dalam terpal dan kotak kayu untuk memastikan bahwa itu tidak akan berkarat dan terkorosi dalam proses bertemu air.
