T76N Baut jangkar penambangan grouting berongga tinggi berkekuatan tinggi

perkenalan produk

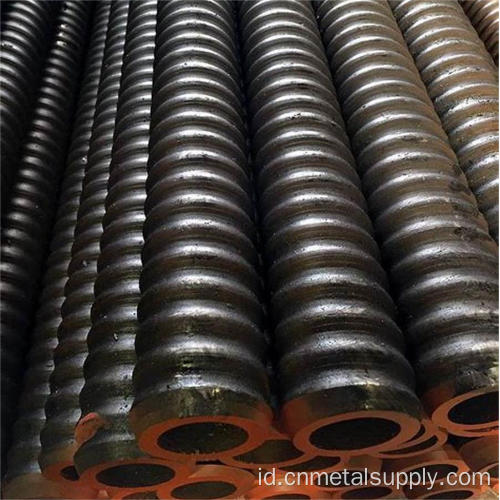

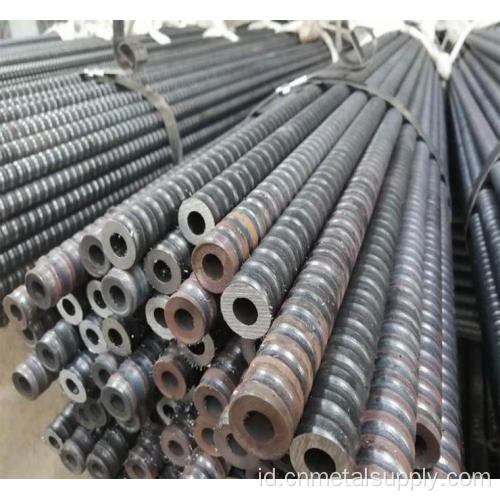

Batang jangkar berongga berarti batang yang mentransfer struktur atau beban geoteknik ke formasi batuan yang stabil, baut jangkar terdiri dari batang, bit bor, kopling, pelat, grouting stopper dan mur. Banyak digunakan sebagai sarana penahan yang efisien, di terowongan pra-dukungan, lereng, pantai, tambang, proyek konservasi air, pondasi bangunan, penguatan roadbed dan perawatan penyakit geologis seperti longsor, retak, usia tenggelam. Ini tidak tergantikan di lingkungan konstruksi yang sempit. Bilah jangkar berongga terbuat dari pipa baja mulus dengan kekuatan tinggi.

Ruang lingkup aplikasi :

1. Penguatan Radial: Jangkar berongga menggantikan jangkar mortir tradisional untuk penguatan radial, yang sepenuhnya dapat memecahkan banyak cacat seperti grouting dan ketidakmampuan yang tidak lengkap untuk mencapai grouting tekanan selama proses konstruksi jangkar mortir tradisional, memastikan kualitas proyek.

2. Penguatan Kemiringan: Menggunakan jangkar berongga untuk memperkuat lereng yang tidak stabil tidak hanya memiliki proses sederhana dan biaya rendah, tetapi juga nyaman dan cepat dibangun dan memiliki efek yang luar biasa.

3. Dukungan Pit Foundation: Jangkar berongga digunakan untuk memperkuat lubang fondasi bangunan, yang tidak hanya memiliki proses yang sederhana, tetapi juga dapat mewujudkan tekanan grouting dan meningkatkan kondisi batuan di sekitar lubang pondasi.

Struktur:

Jangkar berongga terdiri dari bodi batang berulir penuh, kepala jangkar, stopper nat, pelat backing, kacang, dll. Setiap bagiannya dirancang untuk memaksimalkan biaya pengisian dan pengisian padat selama grouting. Mortar bisa mencapai puluhan kali. Kilogram (parameter spesifik tunduk pada desain) menembus retakan batuan di sekitar tekanan, dan piring dan kacang backing dapat dengan mudah dipasang.

Fitur:

Jangkar berongga menggabungkan fungsi jangkar dan pipa grouting menjadi satu. Ini adalah pipa grouting selama grouting, dan menjadi jangkar batang tanpa menariknya setelah grouting. Dibandingkan dengan teknologi penahan tradisional.

1. Desain berongga memungkinkan jangkar berfungsi sebagai pipa grouting, menghindari hilangnya mortir yang disebabkan oleh menarik keluar pipa grouting dalam teknik konstruksi tradisional.

2. Grouting penuh dan tekanan grouting dapat direalisasikan, yang meningkatkan kualitas proyek.

3. Karena peran berbagai aksesori, pemusatan tubuh batang sangat baik, dan mortir dapat membungkus seluruh panjang batang jangkar, menghindari risiko korosi dan mencapai tujuan dukungan jangka panjang.

4. Mudah dipasang. Piring dan kacang backing dapat dengan mudah dipasang tanpa pemrosesan utas di tempat.

5. Dikombinasikan dengan pompa grouting khusus dan teknologi grouting untuk batang jangkar, saat ini merupakan satu -satunya sistem jangkar di Cina yang telah sepenuhnya memecahkan banyak masalah dukungan padat tradisional.

Spesifikasi produk​

Data teknik jangkar r-thread

R benang jangkar batang atau batang batu yang disebut, kuku tanah, yang merupakan semacam batang berlubang berulir, permukaan batang dengan benang tali menurut ISO 10208 & 1720. Pertama -tama ditemukan oleh Mai pada 1960 -an untuk menyelesaikan kecepatan konstruksi rendah dengan rumit Karya bawah tanah, saat ini; Ini sangat populer di seluruh dunia.
Ukuran utas: R25, R32, R38, R51, T76.
Standar Thread: ISO10208, ISO1720 dll.

Data Teknologi Jangkar T-Thread

Permukaan jangkar jangkar t thread dengan benang trapesium, desain koneksi ini jauh lebih kuat dan dapat diandalkan jika dibandingkan dengan benang tali, kami memasok ukuran penuh dari T30 ke T103.
Ukuran utas: T30, T40, T52, T73, T103, T127, T130.
Standar Thread: ISO10208, ISO1720 dll.

Tes produk

Proses teknologi
Sistem jangkar pengeboran sendiri terdiri dari jangkar berlubang berlubang dengan bit pengorbanan yang melakukan pengeboran, penahan dan grouting dalam satu operasi. Sistem jangkar pengeboran sendiri terutama digunakan dalam stabilisasi lereng, tunneling pra-dukungan, yayasan dengan jumpa mikro dll.
1. Hubungkan bor paduan dan jangkar batang satu ujung, di ujung yang lain, sambungkan lengan bor dan adaptor betis, lalu sambungkan rig pengeboran atau bor genggam. Kemudian mulailah pengeboran, isi air pendingin saat mengebor. (Jika Anda ingin memperpanjang batang jangkar, dapat menghubungkan kopling, dan kemudian pengeboran)
2. Turunkan bor, masukkan stop greuting steker ke dalam batang, dan masukkan ke lubang, lalu siap untuk napas. Keadaan khusus seperti ketegangan grouting batu di sekitarnya atau batu di sekitarnya terlalu rusak, dapat menggunakan jangkar agen untuk menyegel lubang.
3. Hubungkan kopling grouting cepat dan ujung jangkar batang, hubungkan ujung lain dari mesin grouting.
4. Mulai grouting, saat grouting penuh dan mencapai nilai desain kemudian matikan. Tekanan grouting sesuai dengan parameter desain dan kinerja mesin grouting, nilai referensi semen/pasir adalah 1: 0 ~ 1: 1, nilai referensi air/semen adalah 0,45: 1 ~ 0,5: 1.
5. Pasang pelat jangkar dan mur, dan kencangkan mur.
Aplikasi:
Selama konstruksi pekerjaan bawah tanah, sangat umum untuk menghadapi batu lunak, zona patah dan deformasi besar karena tegangan tanah yang tinggi. Dalam kasus jangkar batuan yang runtuh, grouted di diperlukan jangkar ekstra panjang, bukannya biasa.

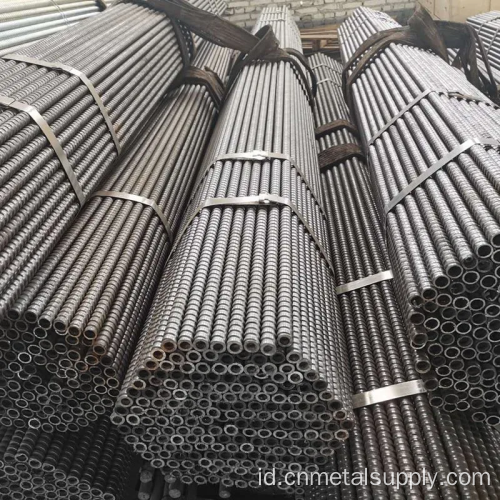

Pengemasan dan Transportasi

Kemasannya dikemas dalam terpal dan kotak kayu untuk memastikan bahwa itu tidak akan berkarat dan terkorosi dalam proses bertemu air.
